Описание

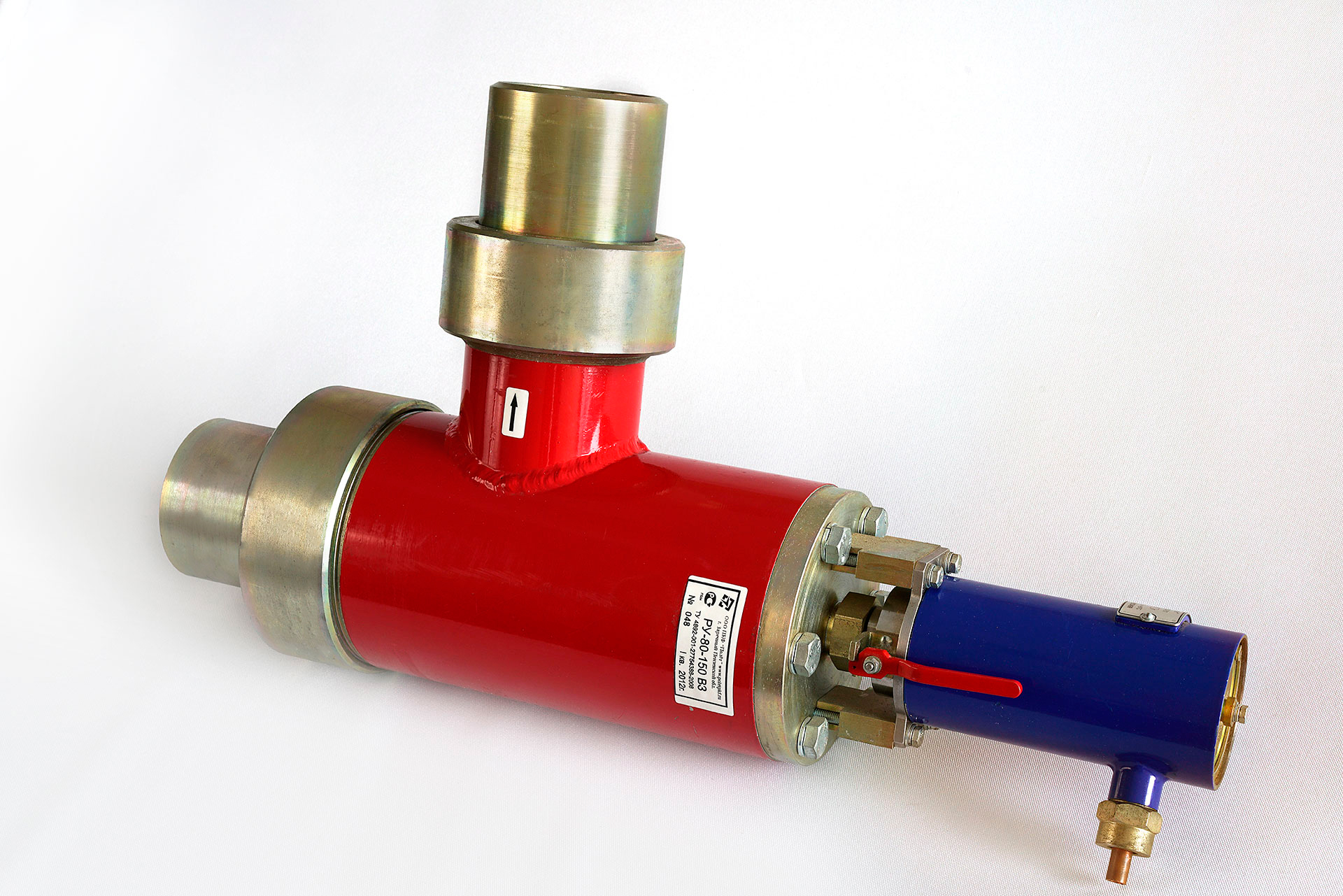

Распределительные устройства эксплуатируются в составе автоматических установок газового пожаротушения с электромагнитным и механическим (ручным) пуском с угловым расположением патрубков.



Распределительные устройства предназначены для пропуска газового огнетушащего вещества в определенный магистральный трубопровод автоматической установки газового пожаротушения.



Конструкция распределительного устройства защищена патентом на полезную модель №155307 от 12.03.2015 г.

Технические характеристики

Для более удобного чтения таблицы рекомендуется повернуть экран смартфона



РУ с угловым расположением патрубков с рабочим давлением 150 кгс/см2



Наименование параметра Значение
РУ-025-150[ВЗ] РУ-032-150[ВЗ] РУ-050-150[ВЗ] РУ-080-150[ВЗ] РУ-100-150[ВЗ]

Обозначение

ЯТАУ.492212.001
[ЯТАУ.492212.001-02]
ЯТАУ.492212.001-01
[ЯТАУ.492212.001-03]

ЯТАУ.492212.003
[ЯТАУ.492212.003-01]

ЯТАУ.492212.004
[ЯТАУ.492212.004-01]

ЯТАУ.492212.005
[ЯТАУ.492212.005-01]

Диаметр условного прохода, мм 25 32 50 80 100
Рабочее (максимальное) давление, МПа (кгс/см2) 14,71 (150)
Минимальное давление на входе РУ, МПа (кгс/см2), не менее 0,49 (5) 0,98 (10)

Габаритные размеры, мм


- длина 309[351] 309[351] 367[409] 495[537] 557[599]
- ширина 188 188 235 345 398
- высота 88 88 113 165 195
Масса, не более, кг 10[11] 10[11] 18[19] 40[41] 65[66]
Эквивалентная длина, м, не более 3,8 9,0 14,5 25,3

30,4













Рабочие среды
Сжиженные газы

- хладон 125 ТУ 2412-043-00480689-96;
- хладон 318Ц ТУ 2412-001-13181582-96;
- хладон 227еа ТУ-2412-049-00480689-96;
- хладон 114В2 ГОСТ Р 15899-93 *;
- элегаз повышенной чистоты ТУ 6-02-1249-83;
- хладон 13В1 ТУ-6-02-1104-89 регенерированный *;
- двуокись углерода высшего или первого сорта ГОСТ 8050-85;
- хладон 23 (ТФМ18) ТУ 2412-132-05808008-99;
- углекислотно-хладоновый состав (85 % СО2 + 15 % хладон 114В2 по массе)*;
- газовое огнетушащее вещество 3М Novec 1230.



Сжатые газы

- азот газообразный технический ГОСТ 9293-74;
- аргон газообразный ГОСТ 10157-79;
- газовый состав «Инерген» (состав компонентов по НПБ 88-2001*).

Примечания

1  * -  ГОТВ только для устройств, предназначенных для противопожарной защиты особо важных объектов.

2  Применяемые ГОТВ должны быть сертифицированы на соответствие требованиям НПБ 51-96.

Файлы

Руководство по эксплуатации ЯТАУ.492212.001 РЭ

0.40 МБ

Обновлено: 2022-03-22 03:57:37

Тип файла: pdf

Скачать
Патент на полезную модель №155307

1.19 МБ

Обновлено: 2020-06-30 04:06:32

Тип файла: pdf

Скачать
Сертификат соответствия РУ

0.79 МБ

Обновлено: 2022-01-10 02:37:16

Тип файла: pdf

Скачать
